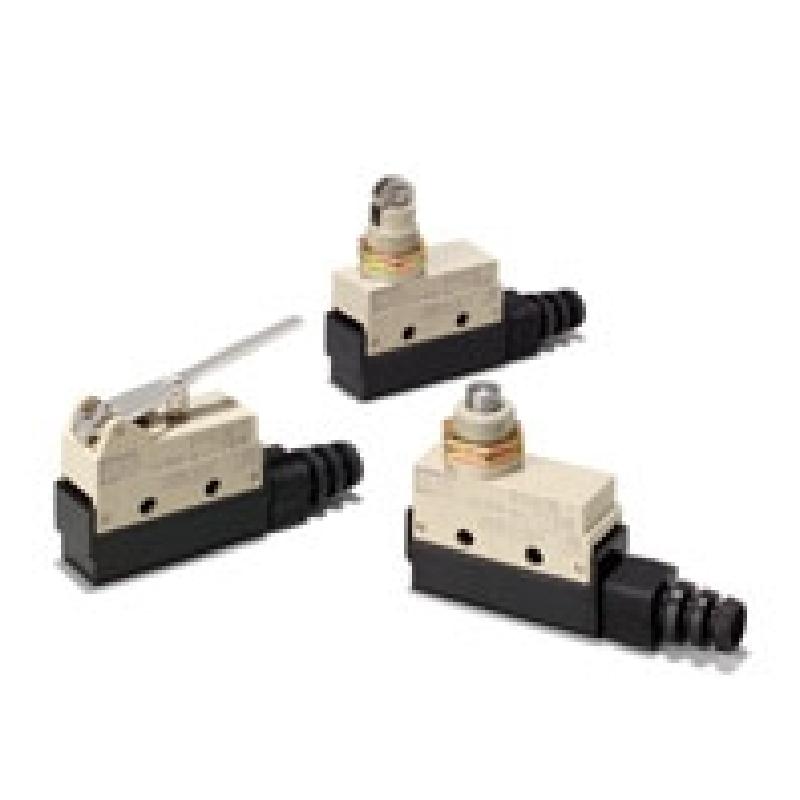

欧姆龙SHL 封闭式开关

紧凑的一般型水平安装开关。系列中新增微小负荷型

SHL部分产品已于2023年3月底订货截止。SHL系列部分产品预定于2025年3月底订货截止。

产品描述

通过EN、UL、CSA和CCC （中国标准）标准认证。（关于已认证型号的信息，请咨询欧姆龙代表处。）

把带坚固盘簧的开关装置在坚固、高精度壳内。

紧凑型，在需要强度的位置使用单一基本开关。

系列中新增微小负载型和带动作指示灯型。

端子保护盖可向左或向右调至电缆。

满足IEC IP67防护等级的密封特性。

开关

类型	标准型	微小负载
驱动杆	型号	型号
柱塞型	SHL-D55	SHL-D55-01
面板安装柱塞型	SHL-Q55	SHL-Q55-01
面板安装滚珠柱塞型	SHL-Q2255	SHL-Q2255-01
面板安装横向滚珠柱塞型	SHL-Q2155	SHL-Q2155-01
短摆杆型	SHL-W55	SHL-W55-01
摆杆型	SHL-W155	SHL-W155-01
滚珠短摆杆型	SHL-W255	SHL-W255-01
滚珠摆杆型	SHL-W2155	SHL-W2155-01
单向动作滚珠短摆杆型	SHL-W355	SHL-W355-01
单向动作滚珠摆杆型	SHL-W3155	SHL-W3155-01

注：也提供带塑封端子和塑封端子与动作指示灯的型号。参见样本。

带导线模压型

不带动作指示灯

类型		标准型	微小负载型
引线引线出口位置	驱动杆种类	型号	型号
右侧引线出口	柱塞型	SHL-D55-MR VCTF 3M	SHL-D55-01MR VCTF 3M
	面板安装・柱塞型	SHL-Q55-MR VCTF 3M	SHL-Q55-01MR VCTF 3M
	面板安装・滚珠・柱塞型	SHL-Q2255-MR VCTF 3M	SHL-Q2255-01MR VCTF 3M
	面板安装横向・滚珠・柱塞型	SHL-Q2155-MR VCTF 3M	SHL-Q2155-01MR VCTF 3M
	短摆杆型	SHL-W55-MR VCTF 3M	―
	摆杆型	SHL-W155-MR VCTF 3M	―
	滚珠・短摆杆型	SHL-W255-MR VCTF 3M	SHL-W255-01MR VCTF 3M
	滚珠・摆杆型	SHL-W2155-MR VCTF 3M	SHL-W2155-01MR VCTF 3M
	单向动作滚珠・短摆杆型	SHL-W355-MR VCTF 3M	―
左侧引线出口	柱塞型	SHL-D55-ML VCTF 3M	―
	面板安装・滚珠・柱塞型	SHL-Q2255-ML VCTF 3M	SHL-Q2255-01ML VCTF 3M
	面板安装横向・滚珠・柱塞型	SHL-Q2155-ML VCTF 3M	―
	短摆杆型	SHL-W55-ML VCTF 3M	―
	摆杆型	SHL-W155-ML VCTF 3M	―
	滚珠・短摆杆型	SHL-W255-ML VCTF 3M	―
	滚珠・摆杆型	SHL-W2155-ML VCTF 3M	SHL-W2155-01ML VCTF 3M
下侧引线出口	柱塞型	SHL-D55-MD VCTF 3M	―
	面板安装・柱塞型	SHL-Q55-MD VCTF 3M	―
	面板安装・滚珠・柱塞型	SHL-Q2255-MD VCTF 3M	SHL-Q2255-01MD VCTF 3M
	面板安装横向・滚珠・柱塞型	SHL-Q2155-MD VCTF 3M	―
	短摆杆型	SHL-W55-MD VCTF 3M	―
	摆杆型	SHL-W155-MD VCTF 3M	―
	滚珠・短摆杆型	SHL-W255-MD VCTF 3M	―
	滚珠・摆杆型	SHL-W2155-MD VCTF 3M	―
	单向动作滚珠・短摆杆型	SHL-W355-MD VCTF 3M	―

带动作指示灯

类型			标准型	微小负载型
引线引线出口位置	驱动杆种类	额定电压＊	型号	型号
右侧引线出口	柱塞型	L2	SHL-D55-L2MR VCTF 3M	―
		L3	SHL-D55-L3MR VCTF 3M	SHL-D55-01L3MR VCTF 3M
		L4	SHL-D55-L4MR VCTF 3M	―
	面板安装・柱塞型	L3	SHL-Q55-L3MR VCTF 3M	―
	面板安装・柱塞型	L4	SHL-Q55-L4MR VCTF 3M	―
	面板安装・滚珠・柱塞型	L2	SHL-Q2255-L2MR VCTF 3M	―
		L3	SHL-Q2255-L3MR VCTF 3M	SHL-Q2255-01L3MR VCTF 3M
		L4	SHL-Q2255-L4MR VCTF 3M	SHL-Q2255-01L4MR VCTF 3M
	面板安装横向・滚珠・柱塞型	L3	SHL-Q2155-L3MR VCTF 3M	SHL-Q2155-01L3MR VCTF 3M
	面板安装横向・滚珠・柱塞型	L4	SHL-Q2155-L4MR VCTF 3M	SHL-Q2155-01L4MR VCTF 3M
	摆杆型	L3	SHL-W155-L3MR VCTF 3M	―
	滚珠・抁摆杆型	L3	SHL-W255-L3MR VCTF 3M	―
	滚珠・抁摆杆型	L4	SHL-W255-L4MR VCTF 3M	SHL-W255-01L4MR VCTF 3M
	滚珠・摆杆型	L3	SHL-W2155-L3MR VCTF 3M	―
	滚珠・摆杆型	L4	SHL-W2155-L4MR VCTF 3M	SHL-W2155-01L4MR VCTF 3M
	单向动作滚珠・短摆杆型	L4	SHL-W355-L4MR VCTF 3M	―
左侧引线出口	面板安装・柱塞型	L2	SHL-Q55-L2ML VCTF 3M	―
	面板安装・滚珠・柱塞型	L3	SHL-Q2255-L3ML VCTF 3M	SHL-Q2255-01L3ML VCTF 3M
	面板安装・滚珠・柱塞型	L4	SHL-Q2255-L4ML VCTF 3M	―
	短摆杆型	L3	SHL-W55-L3ML VCTF 3M	―
	摆杆型	L3	SHL-W155-L3ML VCTF 3M	―
	摆杆型	L4	SHL-W155-L4ML VCTF 3M	―
	滚珠・短摆杆型	L3	SHL-W255-L3ML VCTF 3M	―
	滚珠・短摆杆型	L4	―	SHL-W255-01L4ML VCTF 3M
下侧引线出口	面板安装・滚珠・柱塞型	L4	SHL-Q2255-L4MD VCTF 3M	SHL-Q2255-01L4MD VCTF 3M
	滚珠・短摆杆型	L3	SHL-W255-L3MD VCTF 3M	―
	滚珠・短摆杆型	L4	SHL-W255-L4MD VCTF 3M	―
	滚珠・摆杆型	L4	SHL-W2155-L4MD VCTF 3M	―

* 有关额定电压，请参见样本的“■带动作指示灯型”。

已认证标准

机构	标准型	文件No.	认证型号
UL	UL508	E76675	参见样本上的标准型列表。
CSA	CSA C22.2 No. 14	LR45746	参见样本上的标准型列表。
TÜV Rheinland	EN60947-5-1	J50062486	所有SHL型均列在此数据表上。
CCC (CQC)	GB/T14048.5	2003010305072162	请咨询欧姆龙代表处关于已批准型号信息。

额定规格

额定电压	非感性负载 (A)				感性负载 (A)
	电阻负载		灯负载		感性负载		电动机负载
	NC	NO	NC	NO	NC	NO	NC	NO
AC125V AC250V AC480V	10 10 2		1.5 1.5 -		3 2 -		2.5 1.5 -
DC8V DC14V DC30V DC125V DC250V	10 10 5 0.4 0.2		2 2 1.5 0.4 0.2		5 5 1.5 0.05 0.03		2 2 1.5 0.05 0.03

浪涌电流	NC	15 A以下
浪涌电流	NO	15 A以下

注1. 上述数值表示稳定电流。
　2. 所谓感性负载，是指功率因数0.4以上 (AC)、时间常数7ms以下 (DC) 时的负载。
　3. 所谓灯负载，就是有10倍的浪涌电流的负载。
　4. 所谓电动机负载，就是有6倍的浪涌电流的负载。

微小负载型

额定电压	非感性负载 (A)
	电阻负载
	NC	NO
AC125V	.1
DC8V DC14V DC30V	0.1 0.1 0.1

安全标准认证额定规格

TÜV (EN60947-5-1), CCC (GB/T14048.5)

型号	类别和等级	I the
SHL-□55	AC-15 2 A/125 V DC-12 2 A/48 V	5 A 5 A
SHL-□55-01	AC-14 0.1 A/125 V DC-12 0.1 A/48 V	0.5 A 0.5 A
SHL-□55-L	AC-15 2 A/125 V	5 A
SHL-□55-01L	AC-14 0.1 A/125 V	0.5 A
SHL-□55-01L2	DC-12 0.1 A/12 V	0.5 A
SHL-□55-L3	DC-12 2 A/24 V	5 A
SHL-□55-01L3	DC-12 0.1 A/24 V	0.5 A
SHL-□55-L4	DC-12 2 A/24 V	5 A
SHL-□55-01L4	DC-12 0.1 A/24 V	0.5 A
SHL-□55-L5	DC-12 2 A/48 V	5 A
SHL-□55-01L5	DC-12 0.1 A/48 V	0.5 A

注：“AC-15 2 A/125 V” 表示下列含义。
　　使用范围：AC-16
　　额定动作电流(Ie)：2 A
　　额定动作电压(Ue)：125 V

UL/CSA

A300

额定电压	通电电流	电流(A)		伏安(V)
额定电压	通电电流	接通	断开	接通	断开
AC120V AC240V	10A	60 30	6 3	7200	720

特性（用于SHL-W155）

防护等级		IP67 (EN60947-5-1)
寿命	机械	10,000,000次以上
寿命	电气	500,000次以上
容许操作速度		0.1 mm/s～0.5 m/s (摆杆型)
使用频率	机械	120次/分钟
使用频率	电气	30次/分钟
额定频率		50/60Hz
绝缘电阻		100MΩ以上(DC500V时)
接触电阻		15mΩ以下(初期值、内置开关单品)
绝缘强度	同极端子间	AC1,000V， 50/60Hz， 1分钟
绝缘强度	各端子与不带电金属部之间	AC2,000V， 50/60 Hz， 1分钟/Uimp， 2.5kV时(EN60947-5-1)
额定绝缘电压(Ui)		150 V(EN60947-5-1)
污染度(使用环境)		3 (EN60947-5-1)
短路保护装置(SCPD)		10A，保险丝类型gG或gI(IEC60269)
带条件短路电流		100A(EN60947-5-1)
额定密闭热电流 (Ithe)		5A (EN60947-5-1)
防止触电保护等级		等级 II (无需双倍绝缘接地)
OFF反向电压		AC1,000V最大值， DC300V最大值 (EN60947-5-1)
耐振动	误动作	10～55Hz双振幅1.5mm
耐冲击	毁坏	1,000 m/s²以下
耐冲击	误动作	300 m/s²以下
使用环境温度		-10°C～+80°C (无结冰)
使用环境湿度		35～95%RH
质量		约62～72 g

参考数据

电气寿命

（环境温度：+5°C～+35°C。环境湿度：40%～50%RH)

注1. 左侧数据是初期值。
　2. 左侧等级可能因型号不同而存在差异。请联系欧姆龙代表处咨询详情。
*1. 柱塞型SHL-D(Q)□□的前部不包含在内。
*2. 寿命的数值为使用温度+5°C～+35°C、使用湿度40～70%RH时的数值。
*3. 柱塞型的值。

（单位：mm）

开关

（注：未列出的规格与柱塞型相同。）

柱塞型
SHL-D55
SHL-D55-01

面板安装柱塞型
SHL-Q55
SHL-Q55-01

面板安装滚珠柱塞型
SHL-Q2255
SHL-Q2255-01

面板安装横向滚珠柱塞型
SHL-Q2155
SHL-Q2155-01

短摆杆型
SHL-W55
SHL-W55-01

摆杆型
SHL-W155
SHL-W155-01

滚珠短摆杆型
SHL-W255
SHL-W255-01

滚珠摆杆型
SHL-W2155
SHL-W2155-01

单向动作滚珠短摆杆型
SHL-W355
SHL-W355-01

单向动作滚珠摆杆型
SHL-W3155
SHL-W3155-01

注：上述各机型的外形尺寸中的未注公差为±0.4mm。
