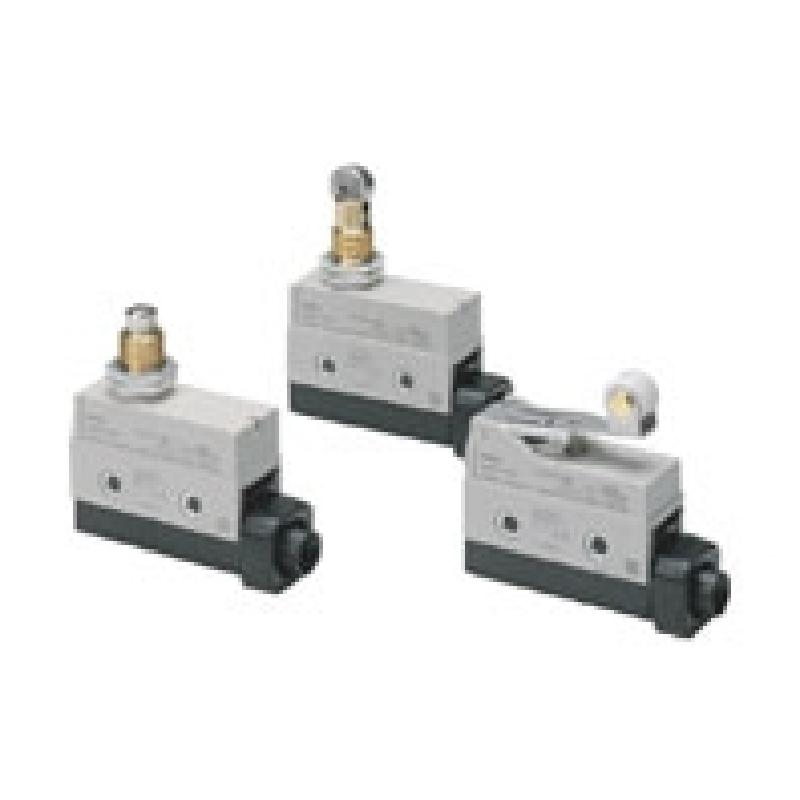

替代产品查询带内置标准型开关的封闭式开关，使用寿命长， 1千万次以上的高耐久性内藏微动开关确保重复精度。
面板安装版与Z-标准型开关的操作位置相同。
比微动开关更适用于要求更高机械强度、防尘和防滴性能 的应用。
提供树脂模压型端子。
通过UL、CSA和CCC （中国标准）规格认证。 （关于已批准型号的信息，请咨询欧姆龙代表处。）
种类
| 驱动杆 | 型号 | |
|---|---|---|
| 面板安装柱塞型 |
|
D4MC-5000 |
| 面板安装滚珠柱塞型 |
|
D4MC-5020 |
| 面板安装 横向滚珠柱塞型 |
|
D4MC-5040 |
| 摆杆型 |
|
D4MC-1000 |
| 短摆杆型 |
|
D4MC-1020 |
| 滚珠摆杆型 |
|
D4MC-2000 |
| 滚珠短摆杆型 |
|
D4MC-2020 |
| 单向动作滚珠短摆杆型 |
|
D4MC-3030 |
注1. 在灰尘、油滴或湿度很高的环境中，请使用带模压端子的开关。提供带右 侧、左侧和下侧导线的型号。
2. 关于已获国际标准认证的型号，请咨询欧姆龙代表处。
额定规格
| 额定 电压 |
非感性负载 (A) | 感性负载 (A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 电阻负载 | 灯负载 | 感性负载 | 电动机负载 | |||||
| NC | NO | NC | NO | NC | NO | NC | NO | |
| AC125V AC250V AC480V |
10 10 3 |
3 2.5 1.5 |
1.5 1.25 0.75 |
10 10 2.5 |
5 3 1.5 |
2.5 1.5 0.75 |
||
| DC8V DC14V DC30V DC125V DC250V |
10 10 6 0.5 0.25 |
3 3 3 0.4 0.2 |
1.5 1.5 1.5 0.4 0.2 |
6 6 5 0.05 0.03 |
5 5 5 0.05 0.03 |
2.5 2.5 2.5 0.05 0.03 |
||
| 浪涌电流 | NC | 30 A以下 |
|---|---|---|
| NO | 15 A以下 |
注1. 上述数值表示稳定电流。
2. 所谓感性负载，是指功率因数0.4以上 (AC)、时间常数7ms以下 (DC) 时的负载。
3. 所谓灯负载，就是有10倍的浪涌电流的负载。
4. 所谓电动机负载，就是有6倍的浪涌电流的负载。
5. 上述额定值在以下条件下测量。
(1)环境温度：+20±2°C
(2)环境湿度：65±5%RH
(3)容许操作频率：20次/分钟
特性
| 防护等级 | IP67 | |
|---|---|---|
| 寿命 | 机械 | 10,000,000次以上 |
| 电气 | 500,000次以上 | |
| 容许操作速度 | 0.05mm/s ~ 0.5m/s *1 | |
| 容许操作 频率 |
机械 | 120次/分钟 |
| 电气 | 20次/分钟 | |
| 额定频率 | 50/60Hz | |
| 绝缘电阻 | 最小100MΩ (DC500V时) | |
| 接触电阻 | 15mΩ以下(初期值、内置开关单品) | |
| 绝缘强度 | 同极端子间 | AC1,000V， 50/60Hz， 1分钟 |
| 各端子与不带电部之间 | AC2,000V， 50/60Hz， 1分钟 | |
| 额定绝缘电压(Ui) | AC1,000V | |
| 污染度(使用环境) | 3 (IEC947-5-1) | |
| 防止触电保护等级 | Class II | |
| PTI (追踪特性) | 175 | |
| 开关类别 | D (IEC335) | |
| 额定动作电流(Ie) | 10 A | |
| 额定动作电压(Ue) | AC250V | |
| 耐振动 | 误动作 | 10～55Hz双振幅1.5mm *2 |
| 耐冲击 | 毁坏 | 1,000 m/s2以上 |
| 误动作 | 100 m/s2以上*1 *2 | |
| 使用环境温度 | -10～+80°C (无结冰) | |
| 使用环境湿度 | 35～95%RH | |
| 质量 | 约 71 g (面板安装柱塞型) | |
*1. 仅限带柱塞的型号。（有关其它型号的信息，请垂询欧姆龙代表处。）
*2. 在自由状态，动作限制位置1ms以内。
（单位：mm）
外形尺寸/动作特性
面板安装柱塞型
D4MC-5000
*1. 不锈钢柱塞
*2. 不良螺纹的长度不得超过1.5mm。
*3. 厚度；3 宽度；17
注： 请勿同时使用M12安装螺丝和 外壳安装孔。
面板安装滚珠柱塞型
D4MC-5020
*1. 不锈钢柱塞
*2. 不良螺纹的长度不得超过1.5mm。
*3. 厚度；3 宽度；17
注： 请勿同时使用M12安装螺丝和 外壳安装孔。
面板安装横向滚珠柱塞型
D4MC-5040
*1. 不锈钢柱塞
*2. 不良螺纹的长度不得超过1.5mm。
*3. 厚度；3 宽度；17
注： 请勿同时使用M12安装螺丝和 外壳安装孔。
摆杆型
D4MC-1000
*不锈钢摆杆型
短摆杆型
D4MC-1020
*不锈钢摆杆型
滚珠摆杆型
D4MC-2000
*1.不锈钢摆杆型
2.塑料滚珠
注1. 上述各机型的外形尺寸中的未注公差为±0.4mm。
2. 动作特性针对从方向A操作开关时。
3. 确保不超过允许的OT位置。
滚珠短摆杆型
D4MC-2020
*1.不锈钢摆杆型
2.塑料滚珠
单向动作滚珠短摆杆型
D4MC-3030
*1.不锈钢摆杆型
2.塑料滚珠
注1. 上述各机型的外形尺寸中的未注公差为±0.4mm。
2. 动作特性针对从方向A操作开关时。
3. 确保不超过允许的OT位置。
