下面举例说明了用于订购成套单元的型号。套件中包含照光部（内置LED）和本体部。
有关组合的信息，请参见样本上的种类。

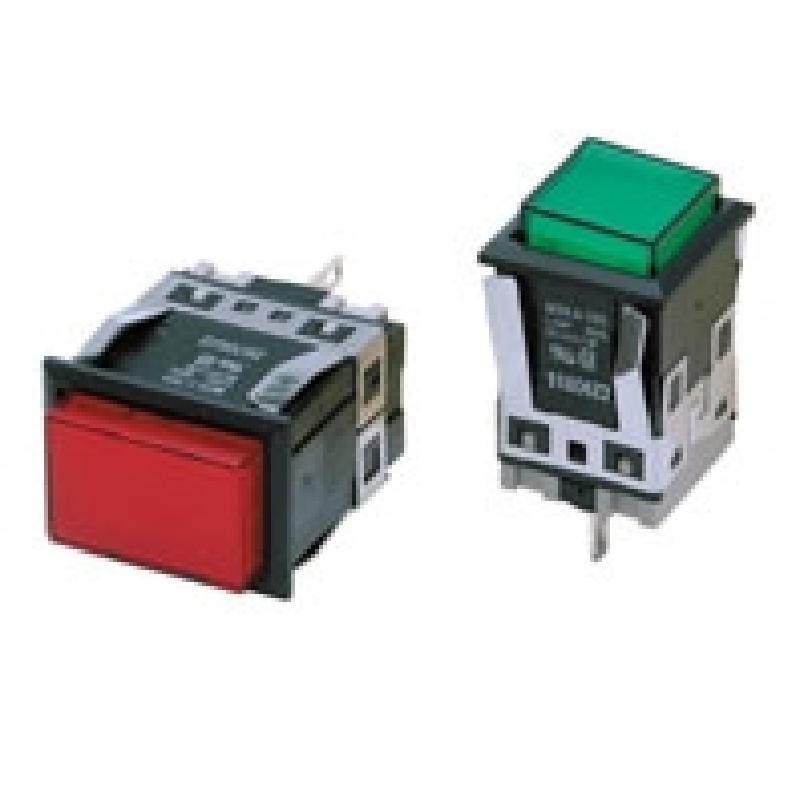

欧姆龙M2K 指示灯（正方形）
微型设计，本体长度仅为23mm
M2K部分产品预定于2023年3月底订货截止。
LED有五种颜色（红色、黄色、绿色、白色和蓝色）。
芯片LED产生均匀的表面亮度。
从前面进行面板安装，更方便。
型号结构
型号标准
种类
成套订购
提供组合了照光部（内置LED）和本体部的套件。
指示灯
长方形型号
| 屏幕模式 | 使用电压 | 指示灯 | 操作部颜色符号 |
|---|---|---|---|
无分割  |
DC 5V | M2KJ-90A1-05E① | 在框中插入颜色符号，型号末端为“1”。 R (红色) W (白色) Y (黄色)A (蓝色) G (绿色)K (红色/绿色) |
| DC12V | M2KJ-90A1-12E① | ||
| DC24V | M2KJ-90A1-24E① | ||
水平2分割  |
DC24V | M2KJ-90A2-24E①② | 在框中插入颜色符号，型号末端为“1”和“2”。 R (红色) Y (黄色) G (绿色) W (白色) A (蓝色)  |
正方型号
| 屏幕模式 | 使用电压 | 指示灯 | 操作部颜色符号 |
|---|---|---|---|
无分割  |
DC 5V | M2KA-90A1-05E① | 在框中插入颜色符号，型号末端为“1”。 R (红色) Y (黄色) G (绿色) W (白色) A (蓝色) |
| DC12V | M2KA-90A1-12E① | ||
| DC24V | M2KA-90A1-24E① |
单独订购
显示器（内置LED) 和开关部可单独订购。
使用单个的单元可创建成套中没有的组合。
也可将部件储存作为备件，用于维护和修理。
显示器
LED灯型（内置LED芯片）
| 形状 | 屏幕模式 | 颜色 | 白色(W) | 红色(R) | 绿色(G) | 选择注意事项 |
|---|---|---|---|---|---|---|
| 长方形型号 (M2KJ)
|
无分割 |
|
M2KJ -51W-□□E |
M2KJ -51R-□□E |
M2KJ -51G-[□□E |
|
| 水平2分割 |
|
M2KJ -52WW-□□E |
M2KJ -52WR-□□E |
M2KJ -52WG-□□E |
||
|
M2KJ -52RW-□□E |
M2KJ -52RR-□□E |
M2KJ -52RG-□□E |
|||
|
M2KJ -52GW-□□E |
M2KJ -52GR-□□E |
M2KJ -52GG-□□E |
|||
|
M2KJ -52AW-□□E |
M2KJ -52AR-□□E |
M2KJ -52AG-□□E |
|||
|
M2KJ -52YW-□□E |
M2KJ -52YR-□□E |
M2KJ -52YG-□□E |
|||
| 垂直2分割 |
|
M2KJ -53WW-□□E |
M2KJ -53WR-□□E |
M2KJ -53WG-□□E |
||
|
M2KJ -53RW-□□E |
M2KJ -53RR-□□E |
M2KJ -53RG-□□E |
|||
|
M2KJ -53GW-□□E |
M2KJ -53GR-□□E |
M2KJ -53GG-□□E |
|||
|
M2KJ -53AW-□□E |
M2KJ -53AR-□□E |
M2KJ -53AG-□□E |
|||
|
M2KJ -53YW-□□E |
M2KJ -53YR-□□E |
M2KJ -53YG-□□E |
|||
| 双色全照明 (红色/绿色) |
|
M2KJ-57K-□□E | ||||
| 方形型号 (M2KA)
|
无分割 |
|
M2KA -51W-□□E |
M2KA -51R-□□E |
M2KA -51G-□□E |
|
| 形状 | 屏幕模式 | 颜色 | 蓝色(A) | 黄色(Y) | 选择注意事项 |
|---|---|---|---|---|---|
| 长方形型号 (M2KJ)
|
无分割 |
|
M2KJ -51A-□□E |
M2KJ -51Y-□□E |
|
| 水平2分割 |
|
M2KJ -52WA-□□E |
M2KJ -52WY-□□E |
||
|
M2KJ -52RA-□□E |
M2KJ -52RY-□□trong> |
|||
|
M2KJ -52GA-□□E |
M2KJ -52GY-□□E |
|||
|
M2KJ -52AA-□□E |
M2KJ -52AY-□□E |
|||
|
M2KJ -52YA-□□E |
M2KJ -52YY-□□E |
|||
| 垂直2分割 |
|
M2KJ -53WA-□□E |
M2KJ -53WY-□□E |
||
|
M2KJ -53RA-□□E |
M2KJ -53RY-□□E |
|||
|
M2KJ -53GA-□□E |
M2KJ -53GY-□□E |
|||
|
M2KJ -53AA-□□E |
M2KJ -53AY-□□E |
|||
|
M2KJ -53YA-□□E |
M2KJ -53YY-□□E |
|||
| 双色全照明 (红色/绿色) |
|
M2KJ-57K-□□E | |||
| 方形型号 (M2KA)
|
无分割 |
|
M2KA -51A-□□E |
M2KA -51Y-□□E |
|
注1. 铭牌和LED （带限流电阻）内置于标准显示器。
2. 分割屏幕颜色配置由插座上朝下的欧姆龙标记给出。
3. 内置的雕刻版的颜色为乳白色。
开关部
| 形状 | 长方形型号
|
方形型号
|
备注 |
|---|---|---|---|
| 型号 | M2KJ-7010 | M2KA-7010 | 有关安装和拆卸的信息，请参见A3K数据表。 |
附件、更换件和工具
请参见“A3K数据表”。
安全标准认证额定规格
UL （文件编号E41515）， CSA （文件编号LR45258）
LED：DC24V/1 W以下
注： 指示灯已获得相关认证。
有关已接受认证的各产品的详细信息，请咨询您的供应商。
额定规格
LED额定规格
长方形型号(M2KJ)
| 适用电压 | 额定电压 | 额定电流 |
|---|---|---|
| DC5V ±5% | DC5V | 44 mA |
| DC12V ±5% | DC12V | 22 mA |
| DC24V ±5% | DC24V | 11 mA |
方形型号(M2KA)
| 适用电压 | 额定电压 | 额定电流 |
|---|---|---|
| DC5V ±5% | DC5V | 27 mA |
| DC12V ±5% | DC12V | 18 mA |
| DC24V ±5% | DC24V | 9 mA |
| 使用环境温度 | -10～+50°C (无结冰、结露) |
|---|---|
| 使用环境湿度 | 35%～85%RH |
| 储存环境温度 | -25～+65°C (无结冰、结露) |
（单位：mm）
长方形型号(M2KJ)
方形型号(M2KA)
注： 除非另有说明，否则公差为±0.4mm适用于所有尺寸。使用厚度为1到4mm的安装板。
